[SHARE] File Thiết Kế Vẽ PCB 1 Số KIT F1/F4/H7 Dạng Arduino NANO, UNO MEGA[FREE]
Mã Sản Phẩm : ABC0000001
Thương Hiệu : ABCstore
Còn hàng (999951 sản phẩm)
(0 đánh giá)
Mô tả ngắn: Việc sở hữu các bộ Layout PCB chuẩn giúp tiết kiệm rất nhiều thời gian test mạch
Trong quá trình phát triển sản phẩm điện tử, việc sở hữu các bộ Layout PCB chuẩn giúp tiết kiệm rất nhiều thời gian test mạch. Hôm nay, tôi xin chia sẻ lại bộ sưu tập các file thiết kế PCB cho các dòng KIT STM32 (F1/F4/H7) được thiết kế theo Form Factor của Arduino Nano và Mega. Đây là những mẫu tôi đã vẽ TEST và buôn bán trước đây.
Tính tương thích: Tận dụng được hệ sinh thái Shield (mở rộng) cực kỳ phong phú của Arduino.
Gọn gàng: Form Nano giúp bạn dễ dàng tích hợp vào các hộp kỹ thuật nhỏ hoặc lắp lên Breadboard.
Hiệu năng cao: Giữ nguyên sự tiện lợi của Arduino nhưng sức mạnh xử lý gấp 10-100 lần (đặc biệt là dòng H7).
Đặc điểm: Tối ưu hóa layout 2 lớp, ổn định nguồn 3.3V, lọc nhiễu tốt cho ADC.
Ứng dụng: Học tập,Các mạch điều khiển LED Matrix, cảm biến cơ bản.
[Thêm sản phẩm vào Giỏ Tải về File PCB & Nguyên lý]
Đặc điểm: Hỗ trợ giao tiếp USB-TTL, tích hợp CH340, đường nạp SWD bố trí thuận tiện.
Ứng dụng: Học tập, Xử lý tín hiệu âm thanh, điều khiển động cơ PID tốc độ cao.
[Thêm sản phẩm vào Giỏ Tải về File PCB & Nguyên lý]
Đặc điểm: Thiết kế 2 lớp tối ưu, đẩy đủ chân ra (IO) tương đương Arduino Mega. Tích hợp khe cắm thẻ nhớ MicroSD và Flash ngoài.
Ứng dụng: Học tập,Chạy hệ điều hành thời gian thực (RTOS), làm trạm sạc EV, Gateway xử lý dữ liệu lớn.
[Thêm sản phẩm vào Giỏ Tải về File PCB & Nguyên lý]

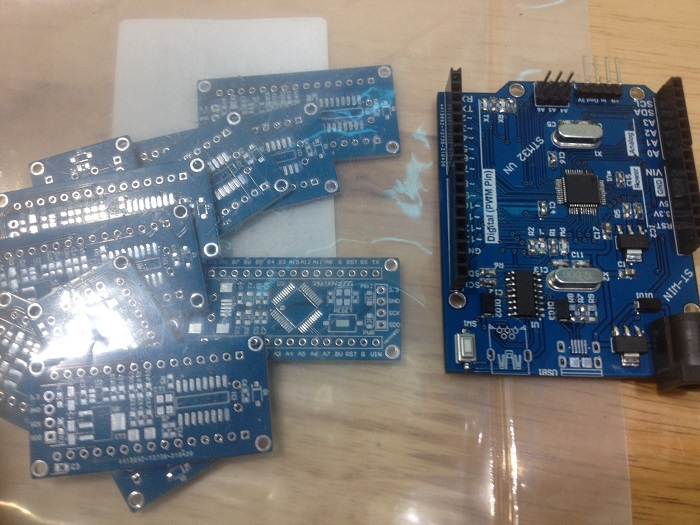

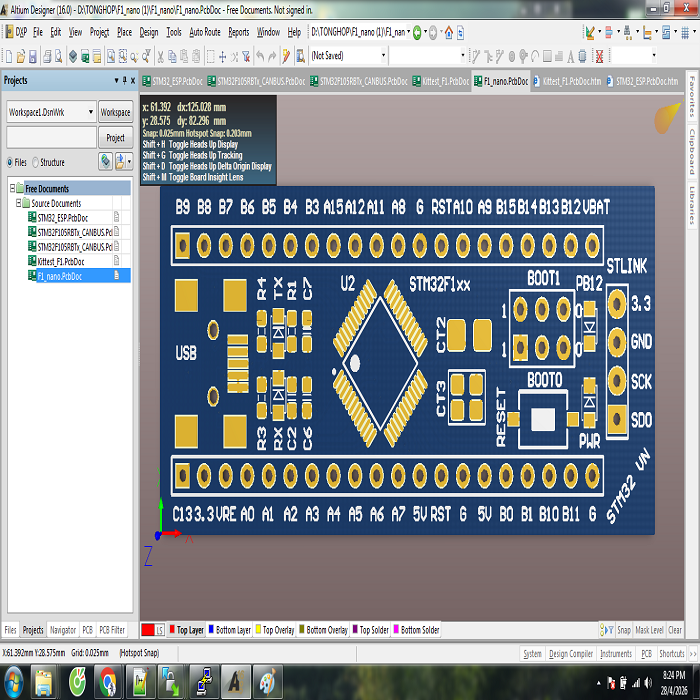

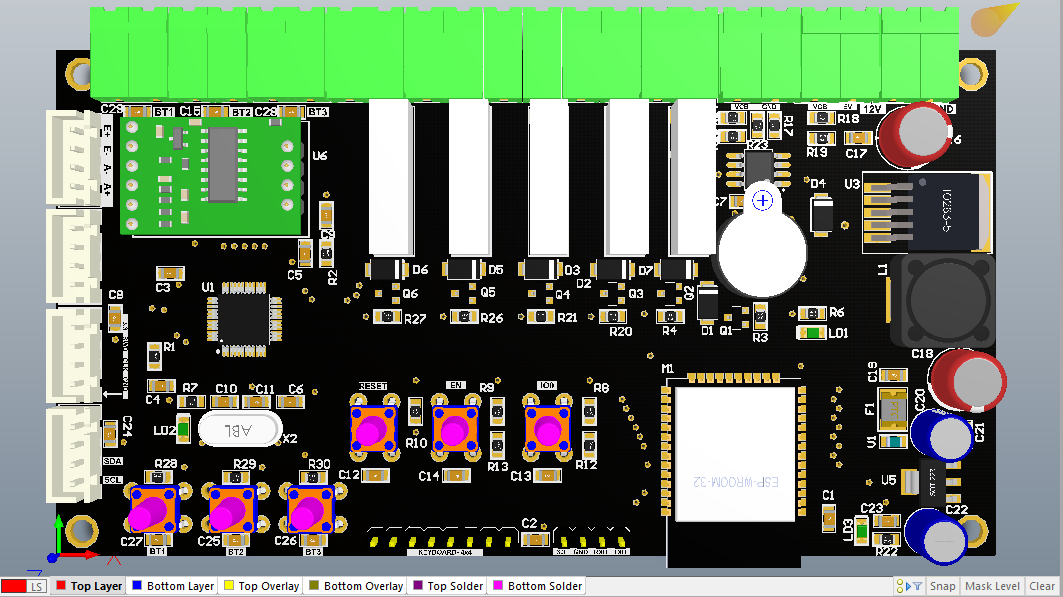

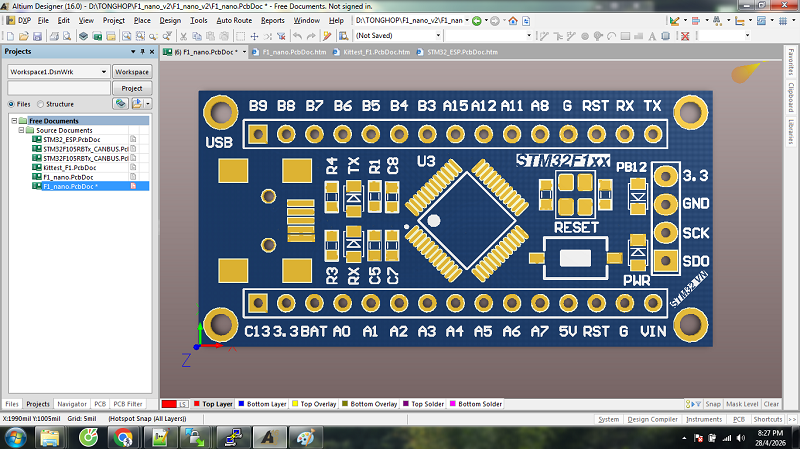

(Xem Thêm các hình ảnh 3D từ Altium hoặc ảnh mạch thật phía trên sản phẩm )
Lưu ý: Tất cả các file thiết kế đều sử dụng linh kiện dán (SMD) để tối ưu kích thước. Bạn có thể tự chỉnh sửa (Modify) lại theo nhu cầu cá nhân.
Mở file: Sử dụng phần mềm Altium Designer (hoặc EasyEDA tùy file) để xem.
Xuất Gerber: Tôi đã cấu hình sẵn quy tắc (Rules) về độ rộng đường mạch và khoảng cách (Clearance) chuẩn cho các xưởng gia công PCB tại Việt Nam.
Linh kiện: Ưu tiên sử dụng các linh kiện chính hãng để đảm bảo dòng H7 không bị treo khi chạy tác vụ nặng.
Bộ file này hoàn toàn miễn phí cho cộng đồng. Tuy nhiên, khi bạn [Đăng nhập] và trở thành thành viên của website, bạn sẽ bấm thêm giỏ và làm theo các bước sẽ tải được- trong đơn hàng 0đ.
Hãy tìm và đón xem bài viết kế tiếp: với khoá tìm kiếm " PCB "
Bạn đang cần thiết kế PCB cho dòng Chip đặc thù nào khác? Hãy để lại yêu cầu ở phần bình luận, tôi sẽ cân nhắc chia sẻ trong các bài viết tiếp theo!
